商品名稱:時鐘發生器
品牌:Renesas
年份:25+
封裝:48-VFQFPN
貨期:全新原裝
庫存數量:2000 件

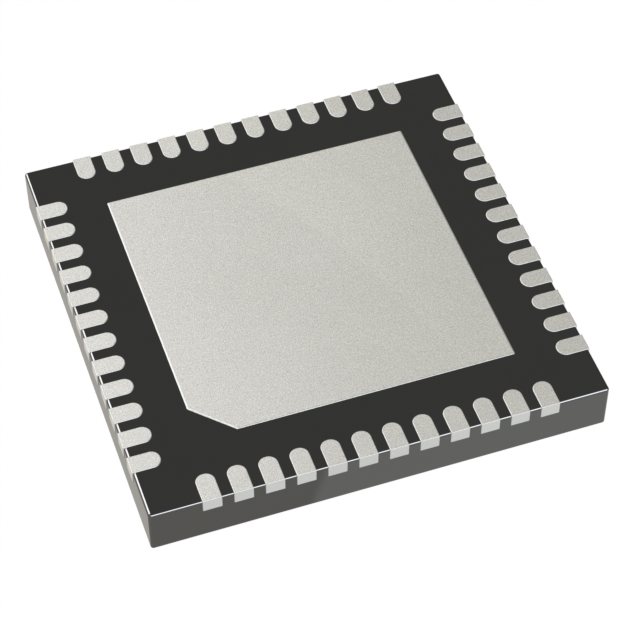

5P49V6968A154NDGI發生器是(Renesas)推出的 VersaClock 6E 系列可編程時鐘生成器 ,支持1 kHz至350 MHz的頻率范圍,采用48-VFQFPN封裝。5P49V6968A154NDGI主要用于時鐘和定時器開發,通過評估工具(如 EVK )實現靈活的時鐘信號生成。
主要功能特點
靈活的1.8V、2.5V和3.3V電源軌
高性能、低相位噪聲PLL,輸出端典型相位抖動小于0.5ps RMS
四組內部OTP存儲器
系統內或工廠可編程
I2C串行編程接口
0xD0或0xD4 I2C地址選項允許在同一系統中配置多個器件
參考LVCMOS輸出時鐘
三個通用可配置輸出(OUT1,2,4):
差分(LVPECL、LVDS或HCSL) 1kHz至350MHz
兩個單端(同相或180度異相)1kHz至200MHz
I/O vdd可以混合搭配,支持1.8V(LVDS和LVCMOS)、2.5V或3.3V
每個輸出對上的獨立擴頻
八個附加LPHCSL輸出(輸出3,5–11)
1.8V低電源
1kHz至200MHz
可編程輸出使能或掉電模式
帶手動切換的冗余時鐘輸入
提供6 × 6 mm 48-VFQFPN封裝
-40至+85℃工業溫度操作
典型應用
? 以太網交換機/路由器
? PCI Express 1.0 / 2.0 / 3.0 / 4.0擴頻開啟
? PCI Express 1.0 / 2.0 / 3.0 / 4.0 / 5.0 擴頻關閉
? 廣播視頻/音頻定時
? 多功能打印機
? 處理器和 FPGA 時鐘
? 任意頻率時鐘轉換
? MSAN/DSLAM/PON
? 光纖通道,SAN
? 電信線卡
? 數據中心
型號
品牌
封裝
數量
描述
答:所有上架的在線商品均可在線即可下單,但也考慮到現貨庫存流動性比較大,目前還無法做到100%的精準。如有異常,您可以在線聯系我公司并給出對應的 解決方案。
答:我們的自營商品均采自合作的國內外原廠或授權代理商,來源均可追溯,確保原裝正品。
答:目前我們自營代理的品牌包含TI,ST,ADI,NXP,LATTICE,CYPRESS,INFINEON,XILINX等一線品牌,其他渠道均為原廠及代理渠道。如有需要,我們可以針對具體品牌型號來溝通確認。
答:可以通過網站上詢價,也可以通過電話以及郵箱咨詢。
答:大部分商品信息中都有標注貨期,您可根據貨期估計商品的發貨時間,具體到貨時間根據商品具體所在的倉庫、您所選擇的物流方式而定。
答:可以為個人用戶開具普通發票,也可以為企業用戶開具增值稅專用發票。
瑞薩科技是世界十大半導體芯片供應商之一,在很多諸如移動通信、汽車電子和PC/AV 等領域獲得了全球最高市場份額。瑞薩科技在2003年4月1日正式成立,以領先的科技實現人類的夢想。結合了日立與三菱電機在半導體領域上的豐富經驗和專業知識,配合全球二萬七千名員工的無限創…
TP65H300G4JSGB
TP65H300G4JSGB是一款 650V 240mΩ 氮化鎵 (GaN) FET 是使用瑞薩電子第四代平臺構建的常閉器件。該晶體管結合了最先進的高壓 GaN HEMT 和低壓硅 MOSFET 技術,提供卓越的可靠性和性能。TP65H300G4JSGB主要規格如下:晶體管極性:N-Channel通道數量:1 ChannelVds-漏源極…TP65H300G4LSGB
TP65H300G4LSGB 650V 240mΩ 氮化鎵 (GaN) FET 是使用瑞薩電子的 Gen IV 平臺構建的常閉器件。TP65H300G4LSGB結合了最先進的高壓 GaN HEMT 和低壓硅 MOSFET 技術,提供卓越的可靠性和性能。TP65H300G4LSGB采用行業標準的 PQFN88 封裝,具有 Kelvin 源和通用源封裝配置?!?/span>AT25SF2561C-SXUB
AT25SF2561C-SXUB是一款256 Mbit SPI串行閃存,由Renesas生產,支持單/雙/四線I/O、QPI和DTR接口,適用于工業、消費電子等領域。該器件具有以下特性:通用兼容的引腳排列和命令集標準塊架構支持雙 I/O、四 I/O、QPI 和 XiP 操作高達 133MHz雙倍傳輸速率(DTR)高達 84MHz…AT25SF2561C-MWUB
AT25SF2561C-MWUB是Renesas推出的256Mbit 3V SPI串行閃存,支持單路、雙路、四路 I/O、QPI 和 DTR操作,適用于工業、消費類和聯網應用。其技術參數如下:安裝風格:SMD/SMT封裝 / 箱體:DFN-8系列:AT25xF2561C存儲容量:256 Mbit電源電壓-最小:2.7 V電源電壓-最大:3.6…AT25QF2561C-SXUB
AT25QF2561C-SXUB 256Mbit串行外設接口(SPI)NOR閃存器件設計用于各種大容量工業、消費類和聯網應用。AT25QF2561C-SXUB可用于將從閃存啟動到嵌入式或外部RAM的程序存儲器存儲,和/或用于直接從閃存執行(XiP)中執行代碼。為了實現快速執行,AT25QF2561C-SXUB支持高達13…AT25QF2561C-MWUB
AT25QF2561C-MWUB是一款 256Mbit 串行外設接口(SPI)閃存器件,用于各種大容量工業、消費電子和連接應用。 它可以儲存從閃存到嵌入式或外部 RAM 的程序內存,和/或直接從閃存執行代碼(就地執行(XiP))。 為了實現快速執行,AT25QF2561C-MWUB支持四通道 SPI 和 QPI 接…電話咨詢:86-755-83294757
