AD7606BSTZ 16位數據采集系統 (DAS) 具有8個、6個或4個通道，采用5V單電源供電。AD7606 DAS包括模擬輸入鉗位保護、二階抗混疊濾波器、采樣保持放大器、16位電荷再分配逐次逼近模數轉換器 (ADC)、靈活的數字濾波器、2.5V基準電壓源、基準電壓緩沖以及高速串行和并行接口。該器件可以處理±10V和±5V真雙極性輸入信號，同時所有通道均能以高達200kSPS的吞吐速率采樣。靈活的數字濾波器采用引腳驅動，因此可以提高信噪比 (SNR)，并降低3dB帶寬。

AD7606BSTZ的輸入鉗位保護電路可以耐受高達±16.5V的電壓。另外，無論以何種采樣頻率工作，該器件的模擬輸入阻抗均為1MΩ。該器件采用單電源工作方式，具有片上濾波和高輸入阻抗，因此無需驅動器運算放大器和外部雙極性電源。該器件的抗混疊濾波器在3dB時的截止頻率為22kHz，當采樣速率為200kSPS時，它具有40dB的抗混疊抑制特性。

規格

類型： 數據采集系統（DAS），ADC

通道數： 8

分辨率（位）： 16 b

采樣率（每秒） ：200k

數據接口： DSP，MICROWIRE?，并聯，QSPI?，串行，SPI?

供電電壓源： 模擬和數字

電壓 - 供電： 2.3V ~ 5.25V，4.75V ~ 5.25V

工作溫度： -40°C ~ 85°C

安裝類型： 表面貼裝型

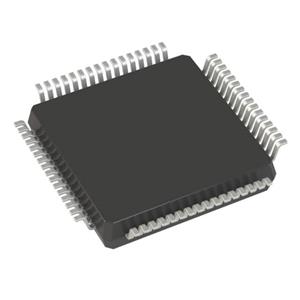

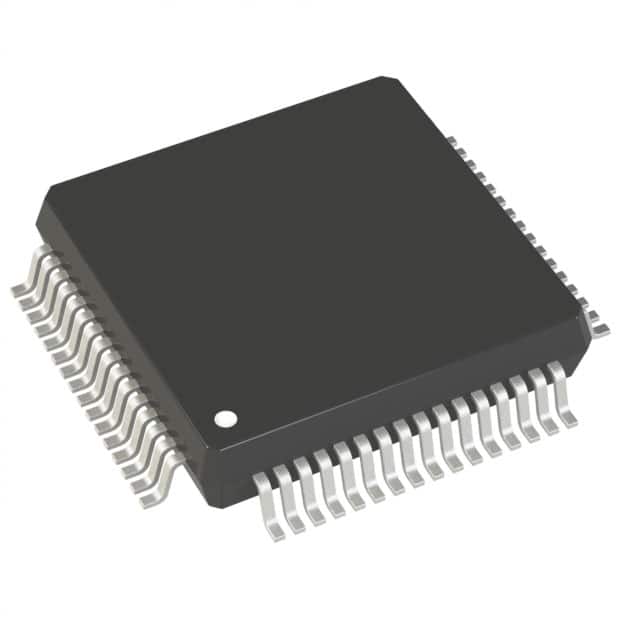

封裝/外殼： 64-LQFP

供應商器件封裝： 64-LQFP（10x10）

基本產品編號： AD7606

應用

電力線監控和保護系統

多相電機控制

儀器儀表和控制系統

多軸定位系統

數據采集系統 (DAS)
